Що робить зірочки необхідними для надійної передачі потужності?

Що таке зірочки?

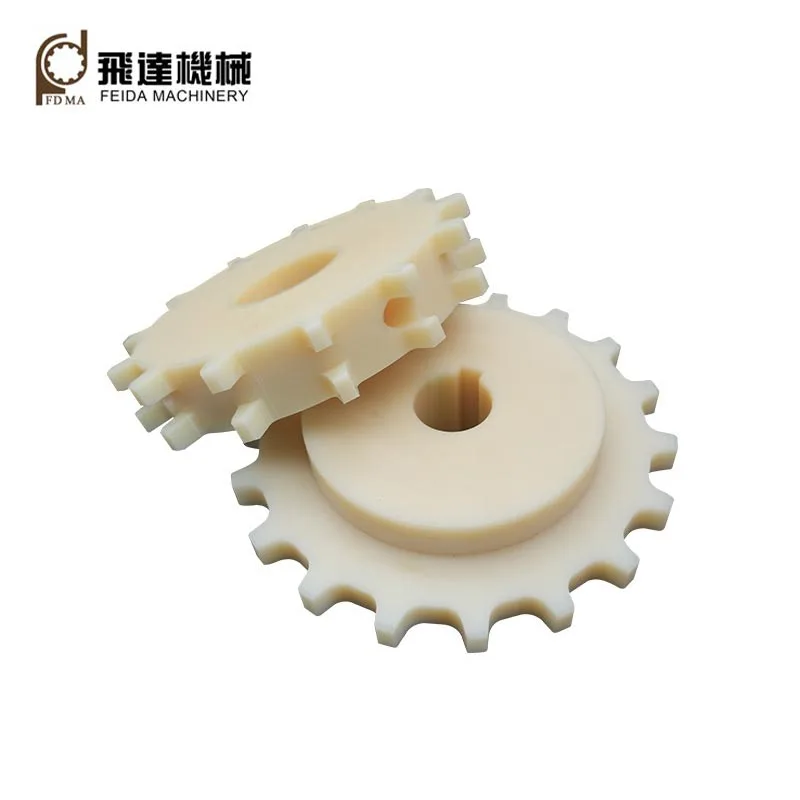

Зірочки — це зубчасті механічні компоненти, призначені для зчеплення з ланцюгом і передачі обертального руху. Зуби вставляються в проміжки між ланками ланцюга, дозволяючи крутному моменту переходити від ведучого вала до веденого. Це позитивне зачеплення відрізняє системи зірочок від фрикційних механізмів передачі.

Типова зірочка може складатися з центрального отвору, втулки, корпусу та точно оброблених зубів. Залежно від обладнання, зірочки можуть бути виготовлені у вигляді простих пластинчастих компонентів або у вигляді більших конструкцій із втулкою, призначених для важких умов експлуатації.

У промислових машинах належним чином сконструйовані зірочки допомагають підтримувати передбачуваний рух під час виконання складних умов експлуатації. Їх відносно проста конструкція також робить їх практичними для обладнання, яке потребує регулярної заміни або обслуговування.

Як працюють зірочки

Принцип дії простий. Ведуча зірочка з'єднана з обертовим валом. Коли зірочка обертається, її зуби входять у зчеплення з роликами або ланками ланцюга. Ланцюг рухається навколо зірочки і передає механічну силу на іншу зірочку, з’єднану з веденим валом.

Співвідношення між розміром зірочки та швидкістю ланцюга безпосередньо впливає на систему трансмісії. Менша ведуча зірочка може виробляти інше співвідношення швидкості та крутного моменту порівняно з більшою зірочкою. Тому інженери повинні враховувати кількість зубів і передбачуване передавальне число при проектуванні машин.

Основні характеристики та конструкція

Хоча зірочки можуть здаватися простими, деякі розмірні та конструктивні деталі визначають, чи буде компонент працювати надійно.

Загальні застосування зірочкових передач

Універсальність ланцюгової передачі робить зірочки придатними для багатьох механічних систем. Їх здатність передавати значні навантаження, не покладаючись на тертя, особливо корисна в промислових умовах.

Зірочки також зустрічаються в мотоциклах, велосипедах, компактних машинах, підйомному обладнанні, харчовому обладнанні та спеціалізованих системах автоматизації.

Матеріали, що використовуються для зірочкових передач

Вибір матеріалу безпосередньо впливає на зносостійкість, вантажопідйомність, стійкість до корозії, стабільність розмірів і загальний термін служби. Правильний вибір залежить від застосування, а не просто від вибору найтвердішого доступного матеріалу.

Важливі фактори вибору

Вибір зірочкових передач лише на основі візуальних розмірів є однією з найпоширеніших причин передчасних проблем з трансмісією. Покупці та інженери повинні оцінити повне робоче середовище перед розміщенням замовлення.

1. Сумісність ланцюга:Перевірте серію ланцюга, крок, розміри роликів та інші відповідні характеристики.
2. Кількість зубів:Виберіть відповідну кількість зубів відповідно до вимог до швидкості, крутного моменту та передавального числа.
3. Розміри отвору та валу:Перевірте діаметр отвору, шпонковий паз, вимоги до установчих гвинтів і конфігурацію кріплення.
4. Вантажопідйомність:Враховуйте безперервне навантаження, пікове навантаження, ударне навантаження та пусковий момент.
5. Робоча швидкість:Високошвидкісні системи можуть вимагати особливої ​​уваги до геометрії зубів, балансу, змащування та вирівнювання.
6. Умови навколишнього середовища:Пил, вода, хімічні речовини, температура та зовнішній вплив можуть вплинути на вибір матеріалу.
7. Обробка поверхні:Термічна обробка або захисні покриття можуть покращити зносостійкість або стійкість до корозії, якщо це доречно.
8. Точність розмірів:Правильна обробка має важливе значення для постійного зачеплення ланцюга та стабільної роботи.

Зірочки проти звичайних передач

Зірочки та звичайні передачі передають механічну потужність, але вони працюють по-різному та підходять для різних конструкцій систем.

Для застосувань, що вимагають гнучкого позиціонування валу або відносно великих міжцентрових відстаней, ланцюгова передача може бути практичним рішенням. Прямі передачі можуть бути більш придатними, коли компактне встановлення, точне позиціонування та висока швидкість роботи є основними проблемами.

Технічне обслуговування та усунення несправностей

Навіть точно виготовлені зірочки можуть передчасно зношуватися, якщо система трансмісії погано обслуговується. Процедура профілактичного обслуговування має стосуватися як зірочки, так і ланцюга.

• Перевірити знос зубів:Зігнуті, загострені або нерівні зуби можуть свідчити про надмірний знос або проблеми, пов’язані з ланцюгом.
• Перевірте натяг ланцюга:Надмірна слабина або надмірний натяг може збільшити механічну напругу.
• Перевірте вирівнювання:Невідповідні зірочки можуть спричинити нерівномірне навантаження та прискорений знос ланцюга.
• Підтримувати мастило:Відповідне змащення зменшує тертя та допомагає контролювати знос.
• Перевірте кріплення:Ослаблені кріплення, пошкоджені шпонкові канавки або рух вала слід негайно виправити.
• За потреби замініть зношені компоненти разом:Встановлення нової зірочки із сильно зношеним ланцюгом може скоротити термін служби нового компонента.

Що покупці повинні перевірити перед замовленням

Придбання зірочкових передач для промислового обладнання – це не просто порівняння цін. Дешевий компонент, який не відповідає ланцюгу чи умовам експлуатації, може призвести до простою, повторної заміни та вищих витрат на обслуговування.

1. Запитуйте повні специфікації розмірів.
2. Підтвердьте сумісність з існуючим або запланованим ланцюгом.
3. Перевірте доступний матеріал і варіанти термічної обробки.
4. Перевірте допуски обробки для критичних розмірів.
5. За потреби обговоріть індивідуальні вимоги до отвору, шпонкової канавки, втулки та зуба.
6. Уточніть обсяги виробництва та вимоги до упаковки для оптових замовлень.
7. Запитуйте технічні креслення або зразки для складних застосувань.
8. Оцініть виробничі можливості постачальника та процес контролю якості.

Для виробників машин OEM індивідуальні зірочки можуть бути особливо цінними. Компонент можна виготовити відповідно до фактичних розмірів валу обладнання, вимог до трансмісії, обмежень щодо встановлення та очікуваного робочого середовища замість того, щоб примусово встановлювати в конструкцію обладнання стандартний компонент.
