Як спіральні конічні шестерні покращують передачу потужності у складних машинах?

Спіральні конічні передачіце прецизійні компоненти трансмісії, призначені для передачі обертової потужності між пересічними валами, забезпечуючи плавну, надійну та ефективну роботу. У порівнянні зі звичайними прямими конічними шестернями їх вигнута геометрія зубів забезпечує поступове зачеплення зубів, допомагаючи зменшити вібрацію, робочий шум і ударні навантаження. Це робить їх особливо цінними для промислових коробок передач, автомобільних систем, транспортно-розвантажувального обладнання, верстатів, сільськогосподарської техніки та інших застосувань, де компактна конструкція та надійна передача крутного моменту важливі.

Цей посібник пояснює принципи роботи, ключові переваги, загальні застосування, матеріали, коефіцієнти продуктивності, вимоги до технічного обслуговування та купівлю спіральних конічних шестерень. У ньому також висвітлюються типові проблеми клієнтів і практичні способи уникнути передчасного зносу, надмірного шуму, перегріву та поломки трансмісії.

Зміст

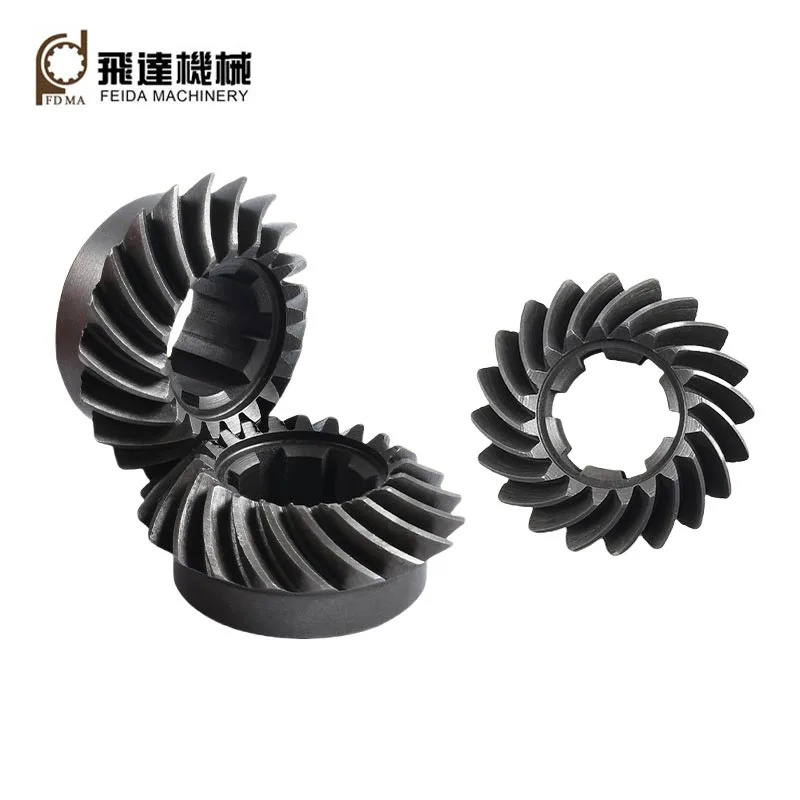

Що таке спіральні конічні шестерні?

Спіральні конічні шестерні – це конічні шестерні з вигнутими кутовими зубами, які зазвичай використовуються для передачі руху та крутного моменту між валами, розташованими під кутом, зазвичай приблизно під кутом 90 градусів. Їх спіральний профіль зубів створює більш поступове зачеплення між сполученими зубами, ніж пряма конічна шестерня.

Цей поступовий контакт є однією з основних причин, чому ці шестерні широко використовуються в обладнанні, де важливе значення має плавне обертання, знижена вібрація та надійна передача крутного моменту. Замість різкого зачеплення по всій ширині зуба, спіральна геометрія дозволяє просувати контакт по всій поверхні зуба.

Для виробників машин це може призвести до більш стабільної роботи, покращеного комфорту оператора та зменшення механічних ударів. Однак для покупців запасних частин вибір правильної геометрії має вирішальне значення, оскільки навіть високоякісна шестерня може працювати погано, якщо її характеристики зубів, розміри або сполучені компоненти несумісні.

Як працюють спіральні конічні шестерні?

Принцип роботи простий: одна конічна шестерня, яку зазвичай називають шестернею, приводить в рух іншу конічну шестерню. Оскільки зуби розташовані на конічних поверхнях, обертальний рух можна перенаправляти з одного вала на інший, одночасно передаючи крутний момент.

Оскільки зачеплення зубів є прогресивним, спіральні конічні шестерні можуть забезпечити більш плавну передачу потужності на вищих швидкостях обертання, ніж багато інших альтернатив із прямими зубами. Правильне вирівнювання залишається важливим. Неправильне розташування валу, неправильний люфт або недостатнє змащення можуть значно зменшити ці переваги.

Які основні переваги спіральних конічних передач?

Ці переваги особливо цінні, коли обладнання працює безперервно. Зменшена вібрація та контрольоване зачеплення зубів можуть допомогти захистити підшипники, вали та інші з’єднані компоненти від непотрібного механічного впливу.

Де зазвичай використовуються спіральні конічні шестерні?

Спіральні конічні шестерні використовуються в багатьох механічних системах, які потребують надійної кутової передачі сили. Поєднання плавного зачеплення, компактної конструкції та здатності контролювати крутний момент робить їх корисними як у стандартних, так і в спеціалізованих машинах.

Які фактори мають значення при виборі спіральних конічних передач?

Вибір шестерні, заснований лише на зовнішньому діаметрі або ціні, є типовою помилкою при купівлі. Передача має відповідати повній системі трансмісії. Перш ніж запитувати цінову пропозицію, виробники обладнання та групи технічного обслуговування повинні підготувати основні робочі параметри.

• Передаточне число:Підтвердьте необхідне співвідношення між вхідною та вихідною швидкістю.
• Крутний момент:Визначте нормальне, пікове та потенційне ударне навантаження.
• Швидкість обертання:Вищі швидкості висувають більші вимоги до точності, балансування та змащення.
• Кут тиску:Технічні характеристики шестерні повинні бути сумісні з її компонентом сполучення.
• Спіральний кут:Це впливає на зачеплення зубів, розподіл навантаження та робочі характеристики.
• Розміри шестерні:Розмір отвору, зовнішній діаметр, ширина торця та монтажні розміри повинні відповідати машині.
• матеріал:Вимоги до матеріалів і термічної обробки повинні відображати робоче навантаження та очікуваний термін служби.
• Умови навколишнього середовища:Пил, волога, температура та корозійні умови можуть впливати на вимоги до матеріалу та обробки поверхні.
• Люфт:Правильний зазор необхідний для безперебійної роботи та керування температурним розширенням.

Як матеріали та виготовлення впливають на продуктивність механізму?

Продуктивність редуктора залежить не тільки від геометрії зуба, але й від вибору матеріалу, точності обробки та термічної обробки. Промислові спіральні конічні шестерні часто повинні витримувати повторювані контактні навантаження, сили згину та коливання навантажень протягом тривалих періодів експлуатації.

Звичайні матеріали для передач включають леговані сталі та інші конструкційні матеріали, вибрані відповідно до навантаження, швидкості, навколишнього середовища та вимог до вартості. Термічна обробка може покращити твердість, зносостійкість і втомлюваність, тоді як точна механічна обробка допомагає досягти точної геометрії зубів і належного контакту.

Якість виготовлення стає особливо важливою для високошвидкісних або високих навантажень. Невеликі відхилення розмірів можуть впливати на контакт зубів, люфт, вібрацію та шум. Таким чином, надійний виробник повинен мати можливість контролювати критичні розміри та підтримувати постійну якість продукції для всіх партій.

Jinjiang Feida Machinery Co., Ltd.зосереджується на компонентах трансмісії машин і може підтримувати клієнтів, яким потрібні надійні рішення для механізмів різних застосувань. Для індивідуальних вимог технічні креслення, розміри, специфікації матеріалів та умови експлуатації слід обговорити перед виробництвом.

Як належне технічне обслуговування може подовжити термін служби механізму?

Навіть якісно виготовлений механізм може передчасно вийти з ладу, якщо нехтувати встановленням або обслуговуванням. Багато проблем з передачами викликані не самою конструкцією зуба, а забрудненням, неправильним розташуванням, недостатнім змащенням або надмірним навантаженням.

1. Використовуйте відповідне мастило.Вибирайте мастило відповідно до конструкції коробки передач, робочої швидкості, температури та рекомендацій виробника.
2. Перевірте вирівнювання.Невідповідність вала може зосередити навантаження на певних частинах зубів і прискорити знос.
3. Люфт монітора.Надмірний або недостатній люфт може призвести до шуму, виділення тепла та пошкодження зубів.
4. Тримайте систему в чистоті.Сторонні частинки можуть пошкодити поверхні прецизійних зубів і прискорити абразивний знос.
5. Перевірте незвичний шум.Зміни звуку або вібрації можуть свідчити про знос, неправильний контакт або проблеми з мастилом.
6. Уникайте перевантажень.Повторна робота, що перевищує запланований крутний момент, може спричинити вигин зубів або втому поверхні.
7. Стежити за температурою.Аномально високі температури можуть свідчити про надмірне тертя, погане змащення або інші проблеми з трансмісією.

Регулярний огляд особливо важливий для обладнання, що працює безперервно або зі змінними навантаженнями. Раннє виявлення аномального зносу, як правило, дешевше, ніж заміна всієї коробки передач або усунення неочікуваних простоїв виробництва.

Спіральні конічні шестерні проти прямих конічних шестерень

Обидва типи шестерень призначені для передачі руху між пересічними валами, але їхня геометрія зубів створює різні робочі характеристики.

Правильний вибір, зрештою, залежить від умов експлуатації обладнання, а не просто від вибору вдосконаленої конструкції. Вимоги до програми завжди повинні визначати конфігурацію передач.

Яких поширених помилок слід уникати покупцям?

Придбання спорядження може ускладнитися, коли покупці зосереджуються на одній специфікації. Кілька помилок, яких можна уникнути, можуть призвести до низької продуктивності або проблем із сумісністю.

Професійний постачальник повинен бути готовий переглянути технічні вимоги, а не просто пропонувати пропозицію продукту на основі одного виміру. Цей підхід особливо важливий для проектів OEM, заміни та індивідуальних машин.

Поширені запитання про спіральні конічні шестерні

Висновок: Створення більш надійної системи передачі

Спіральні конічні шестерні забезпечують ефективне рішення для механізмів, яким потрібно перенаправляти потужність обертання між пересічними валами, зберігаючи плавну та надійну роботу. Їх спіральна геометрія зуба може допомогти покращити характеристики контакту, зменшити механічні удари та підтримувати стабільну передачу крутного моменту.

Однак сама по собі якість передачі не визначає продуктивність трансмісії. Важливе значення має правильне поєднання геометрії, розмірів, матеріалу, термічної обробки, точності виготовлення, змащення та встановлення. Тому покупці повинні оцінювати повне робоче середовище замість того, щоб вибирати спорядження виключно на основі розміру чи ціни.

Для виробників, інтеграторів обладнання та покупців запасних частин робота з досвідченим постачальником може спростити підтвердження специфікацій і зменшити ризик проблем із сумісністю.Jinjiang Feida Machinery Co., Ltd.може працювати з клієнтами щодо вимог до трансмісії машин та індивідуальних рішень для передач на основі технічних креслень, зразків і специфікацій застосування.
