Що робить металеві прямі конічні шестерні надійними для промислової передачі енергії?

2026-09-18 0 Залиште мені повідомлення

Металеві прямі конічні шестерніце компактні механічні компоненти, призначені для передачі обертального руху та крутного моменту між пересічними валами, зазвичай там, де потрібна зміна напрямку передачі. Їхня пряма геометрія зубів надає їм відносно просту конструкцію та робить їх придатними для багатьох промислових механізмів, де важливі надійна передача потужності, компактне встановлення, контрольована вартість виробництва та просте обслуговування.

Однак для покупців вибір відповідної передачі означає набагато більше, ніж вибір діаметра чи кількості зубів. Сорт матеріалу, твердість, передавальне число, кут тиску, розташування вала, точність зубів, ширина поверхні, робоча швидкість, змащення, точність монтажу та очікуване навантаження впливають на фактичну продуктивність. Цей посібник пояснює ключові міркування в практичних термінах і показує, як правильно підібраний механізм може допомогти зменшити передчасний знос, надмірний шум, невідповідність розмірів і несподівані витрати на технічне обслуговування.

Зміст

Що таке металеві прямі конічні шестерні
Ключові структурні особливості
Матеріали та термічна обробка
Як дизайн впливає на продуктивність
Промислове застосування
Що покупці повинні перевірити перед замовленням
Виробництво та контроль якості
Поширені проблеми та їх причини
Прямі конічні шестерні та спіральні конічні шестерні
Індивідуальні металеві прямі конічні шестерні
Часті запитання
Висновок

1. Що таке металеві прямі конічні шестерні

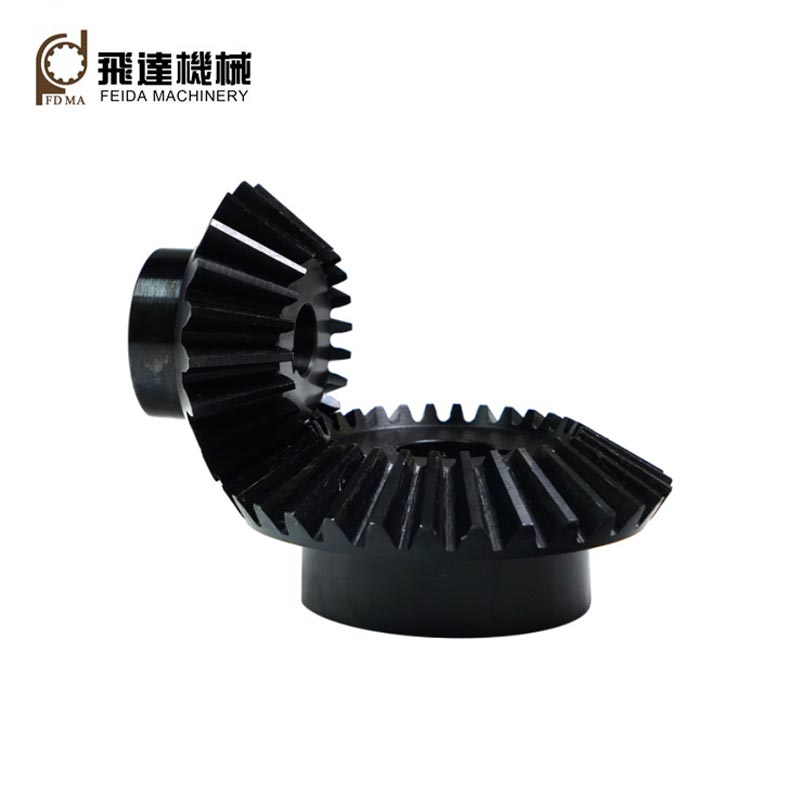

Металеві прямі конічні шестерні - це конічні шестерні з прямими зубами, розташованими вздовж поверхні конуса. Коли пара конічних шестерень зачеплюється, вони можуть передавати рух між пересічними валами, змінюючи напрямок передачі потужності.

Порівняно з циліндричними циліндричними циліндричними циліндричними циліндричними зубчастими колесами геометрія конічної шестерні є більш тривимірною, оскільки розміри її зубів змінюються по ширині торця. Тому форму зуба, конус кроку, кут вала, ширину торця, люфт і монтажну позицію слід розглядати як цілісну систему, а не як окремі розміри.

Прямі конічні зубчасті колеса особливо привабливі, коли застосування не вимагає плавного високошвидкісного зачеплення, пов’язаного зі складнішими конструкціями зігнутими зубами. Їх відносно просте розташування зубів також може бути вигідним для певних низькошвидкісних механічних систем, компактного обладнання, приводів машин і заміни.

Ключовий момент: Пряму конічну шестерню слід вибирати відповідно до повної системи передачі, а не просто за зовнішнім діаметром або кількістю зубів.

2. Основні конструктивні особливості

Надійна передача починається з чіткого розуміння її геометрії. Кілька параметрів безпосередньо впливають на сумісність, вантажопідйомність і встановлення.

Параметр	Чому це важливо	Занепокоєння покупця
Підрахунок зубів	Впливає на передавальне число та геометрію.	Повинен збігатися зі спорядженням.
Діаметр кроку	Визначає основні розміри шестерні.	Важливо для місця установки.
Ширина обличчя	Впливає на контакт зубів і розподіл навантаження.	Повинен відповідати передбачуваному навантаженню.
Кут валу	Визначає взаємну орієнтацію валів.	Вирішальне значення для сумісності в спаровуванні.
Люфт	Забезпечує необхідний робочий зазор.	Надмірний або недостатній люфт може створити проблеми.

3. Матеріали та термічна обробка

Вибір матеріалу є одним з найважливіших рішень при купівлі металевих шестерень. Редуктор, який використовується в пакувальному механізмі з невеликим навантаженням, має зовсім інші вимоги, ніж редуктор, що працює безперервно під високим крутним моментом.

Загальні інженерні варіанти включають вуглецеві сталі, леговані сталі, нержавіючі сталі та інші спеціальні марки металів. Відповідний матеріал залежить від навантаження, робочого середовища, впливу корозії, швидкості, очікуваного терміну служби, методу виробництва та доступної термічної обробки.

Вуглецева сталь:Часто розглядається для економічно чутливих механічних застосувань, де застосовуються помірні вимоги до продуктивності.
легована сталь:Підходить, коли потрібна висока міцність, зносостійкість або здатність до термічної обробки.
Нержавіюча сталь:Корисно, коли стійкість до корозії є важливою мірою.
Термічно оброблена сталь:Може забезпечити більш тверду робочу поверхню, зберігаючи належні властивості серцевини, якщо правильно вказано.

Термообробка ніколи не повинна вибиратися незалежно від конструкції механізму. Твердість, глибина корпусу, де це можливо, властивості серцевини, стабільність розмірів і наступні вимоги до обробки – все це необхідно розглядати разом.

4. Як дизайн впливає на продуктивність

Продуктивність редуктора визначається взаємодією між геометрією, матеріалом, точністю виготовлення, установкою, змащенням і умовами експлуатації. Теоретично відповідна передача все ще може працювати погано, якщо сполучені компоненти неправильно вирівняні.

навантаження

Крутний момент і потужність, що передається, визначають необхідну міцність зубів і габаритні розміри шестерні.

швидкість

Вища робоча швидкість може підвищити чутливість до точності зубів, вібрації, змащування та балансування.

Вирівнювання

Неправильне вирівнювання валу або корпусу може призвести до нерівного контакту та прискорити знос зубів.

Змащення

Правильний вибір мастила та технічне обслуговування допомагають зменшити тертя, тепло та пошкодження поверхні.

5. Промислове застосування

Металеві прямі конічні шестерні можна знайти в механічних системах, які потребують кутової передачі потужності, не вимагаючи дуже складної конфігурації шестерні.

Промислове обладнання та вузли трансмісії
Транспортно-розвантажувальне обладнання
Пакувальне обладнання
Конвеєрні системи
Сільськогосподарська техніка
Верстати та допоміжні механізми
Механічні системи автомобілів і транспортних засобів
Обладнання для передачі електроенергії загального призначення
Механічні вузли на замовлення

Придатність прямих конічних передач залежить від реальних умов експлуатації. Застосування з високими вимогами до високої швидкості та низького рівня шуму можуть потребувати іншої конфігурації конічної шестерні, тоді як простіші системи можуть виграти від простої геометрії прямих зубів.

6. Що покупці повинні перевірити перед замовленням

Багато проблем із закупівлею виникають через те, що покупець надає лише назву товару та основний діаметр. Для заміни або нестандартного механізму виробнику потрібна достатня інформація, щоб відтворити передбачуване співвідношення передачі.

Кількість зубів на шестерні та шестерні
Необхідне передавальне число
Інформація про крок або модуль
Кут тиску та відповідна геометрія
Кут валу
Зовнішній діаметр і ширина грані
Вимоги до діаметра отвору та шпонкової канавки
Необхідний матеріал
Вимоги до термічної обробки
Робоча швидкість і крутний момент
Установчі розміри
Необхідна кількість та графік виробництва
Вимоги до перевірки та розмірів

Якщо доступне оригінальне спорядження, надання креслення, зразка, фотографій із вимірюваннями або повної специфікації спорядження може значно зменшити помилки зв’язку. Для проектів заміни інформація про сполучену шестерню однаково важлива, оскільки дві шестерні мають бути сумісними як пара.

7. Виробництво та контроль якості

Якість виготовлення безпосередньо впливає на контакт із зубами, узгодженість розмірів, поведінку під час роботи та термін служби. Прямі конічні шестерні мають конічну геометрію, тому контроль форми зуба та відповідних розмірів вимагає відповідного обладнання, інструментів, методів вимірювання та контролю процесу.

Надійний виробничий процес зазвичай включає перевірку матеріалу, підготовку заготовки, нарізку зубів, термічну обробку, якщо потрібно, оздоблення, перевірку розмірів і остаточну перевірку якості. Залежно від застосування перевірка може охоплювати розміри зубів, биття, люфт, розміри отворів, твердість, стан поверхні та ефективність сполучення.

Для індивідуальних промислових замовлень покупці також повинні запитати, як затверджуються виробничі зразки та як підтримується узгодженість розмірів під час серійного виробництва. Постачальник, здатний чітко повідомити про креслення, допуски, матеріали та вимоги до перевірки, може допомогти запобігти дорогим переробкам.

8. Поширені проблеми та їх причини

Виявлена проблема	Можлива причина	Рекомендована перевірка
Ненормальний шум	Погане центрування, невідповідний контакт, надмірний зазор або умови експлуатації.	Перевірте кріплення, люфт, мастило та контакт зубів.
Швидкий знос зубів	Велике навантаження, неадекватне змащення, забруднення або невідповідна твердість.	Перегляньте навантаження, мастило, матеріал і стан поверхні.
Нерівний контакт	Зміщення валу або невідповідність розмірів.	Перевірте положення монтажу та розміри відповідної шестерні.
Передчасний вихід з ладу	Перевантаження, ударне навантаження, неправильний матеріал або недостатній розрахунковий запас.	Перерахуйте умови експлуатації та перегляньте специфікації передач.

9. Прямі конічні шестерні та спіральні конічні шестерні

Прямі та спіральні конічні шестерні передають потужність між валами, що перетинаються, але геометрія їхніх зубів відрізняється. У прямих конічних шестернях використовуються прямі конічні зуби, тоді як у спіральних конічних шестернях використовуються вигнуті зуби.

Особливість	Пряма конічна шестерня	Спіральна конічна шестерня
Форма зуба	Прямий	Вигнутий
Складність виготовлення	Загалом простіше	Загалом складніше
Типова сила нанесення	Багато систем із низькою та середньою швидкістю	Часто вибирається для вимогливих безперебійних програм
Експлуатаційні характеристики	Просте і пряме зачеплення зубів	Більш поступове зачеплення зубів

Відповідна конфігурація залежить від швидкості, навантаження, вимог до рівня шуму, простору для встановлення, виробничих можливостей і загальних системних вимог. Таким чином, передачу слід вибирати відповідно до машини, а не порівнювати типи зубів окремо.

10. Індивідуальні металеві прямі конічні шестерні

Стандартні передачі зручні, коли наявні розміри відповідають машині. Однак багато промислових проектів вимагають індивідуальних передач, оскільки доступний простір для установки, розташування валу, навантаження, монтажний інтерфейс або розміри заміни не є стандартними.

Jinjiang Feida Machinery Co., Ltd. можна розглядати для проектів, які вимагають індивідуальних металевих компонентів шестерні на основі технічних креслень, зразків, вимог до розмірів або інформації про застосування. Для покупців B2B найбільш корисною відправною точкою є повна технічна специфікація, а не просто запит ціни на «прямі конічні шестерні».

Короткий опис практичного налаштування

При зверненні до виробника підготуйте:

Креслення шестерень або файли CAD
Кількість зубів і передавальне число
Інформація про модуль або крок
Кут нахилу валу та розміри кріплення
Вимоги до матеріалу і твердості
Робочий момент і швидкість
Необхідна кількість
Середовище застосування
Вимоги до перевірки та допуску
Цільовий графік доставки

Ця інформація дозволяє виробнику оцінити, чи запропонована конструкція, матеріал, маршрут обробки та вимоги до якості сумісні з передбачуваним застосуванням.

11. Часті запитання

Чи підходять металеві прямі конічні шестерні для промислового обладнання?

так Їх можна використовувати в багатьох промислових системах трансмісії, де потрібні вали, що перетинаються, і кутова передача потужності. Придатність залежить від фактичного крутного моменту, швидкості, робочого циклу, центрування, вимог до шуму та умов навколишнього середовища.

Який матеріал зазвичай використовується для металевих конічних шестерень?

Вуглецеві сталі та леговані сталі є звичайним вибором, тоді як нержавіюча сталь та інші спеціальні матеріали можуть бути обрані для певних умов. Відповідний сорт слід визначати відповідно до навантаження, зносу, корозії, термічної обробки та вимог до виробництва.

Чи можна налаштувати прямі конічні шестерні?

так Налаштування може включати кількість зубів, модуль, розміри, отвір, паз, кут вала, матеріал, твердість, допуски та інші вимоги до інтерфейсу. Інженерні креслення або зразки можуть зробити процес налаштування більш точним.

Як можна зменшити шум передач?

На шум можуть впливати точність зубів, люфт, центрування, стан поверхні, мастило, швидкість обертання та жорсткість кріплення. Замість того, щоб припускати, що за це відповідає лише передача, слід перевірити повний вузол трансмісії.

Яку інформацію я повинен надати, коли запитую цінову пропозицію?

За можливості надайте креслення або зразки разом із кількістю зубців, модулем або кроком, розмірами, матеріалом, твердістю, кутом вала, деталями отворів, умовами експлуатації, кількістю та вимогами до перевірки. Більш повна технічна інформація загалом робить котирування та виробничі комунікації більш ефективними.

Як довго може працювати металева конічна шестерня?

Термін служби значно змінюється залежно від навантаження, швидкості, матеріалу, термічної обробки, змащування, центрування, забруднення, робочого циклу та точності виготовлення. Немає універсального показника терміну служби, який би застосовувався до кожного застосування передач.

12. Висновок

Металеві прямі конічні шестерні залишаються практичним рішенням для механічних систем, які потребують надійної кутової передачі потужності через пересічні вали. Їх відносно проста геометрія зубів робить їх корисними для широкого діапазону механізмів, особливо коли в застосуванні більше уваги приділяється надійній трансмісії, компактній установці, контрольованим вимогам до виробництва та ремонтопридатності, ніж надзвичайно тихій швидкісній роботі.

Для покупців найважливішим кроком є узгодження специфікації обладнання з реальним робочим середовищем. Перед початком виробництва слід враховувати кількість зубів, геометрію, матеріал, твердість, ширину поверхні, кут вала, швидкість, крутний момент, центрування, змащення та виробничі допуски.

Незалежно від того, чи потрібні вам запасні компоненти, виробничі партії чи спеціально розроблені деталі трансмісії, чітка технічна комунікація може допомогти зменшити проблеми сумісності та зайві витрати на розробку.Jinjiang Feida Machinery Co., Ltd.може працювати з клієнтами над індивідуальними вимогами до обладнання на основі специфікацій проекту та потреб застосування.

Потрібні спеціальні металеві прямі конічні шестерні?

Поділіться своїм кресленням, зразком, розмірами, вимогами до матеріалів або деталями застосування з Jinjiang Feida Machinery Co., Ltd. Наша команда може допомогти оцінити специфікації та обговорити відповідне індивідуальне рішення для вашого обладнання. Зв'яжіться з нами.
