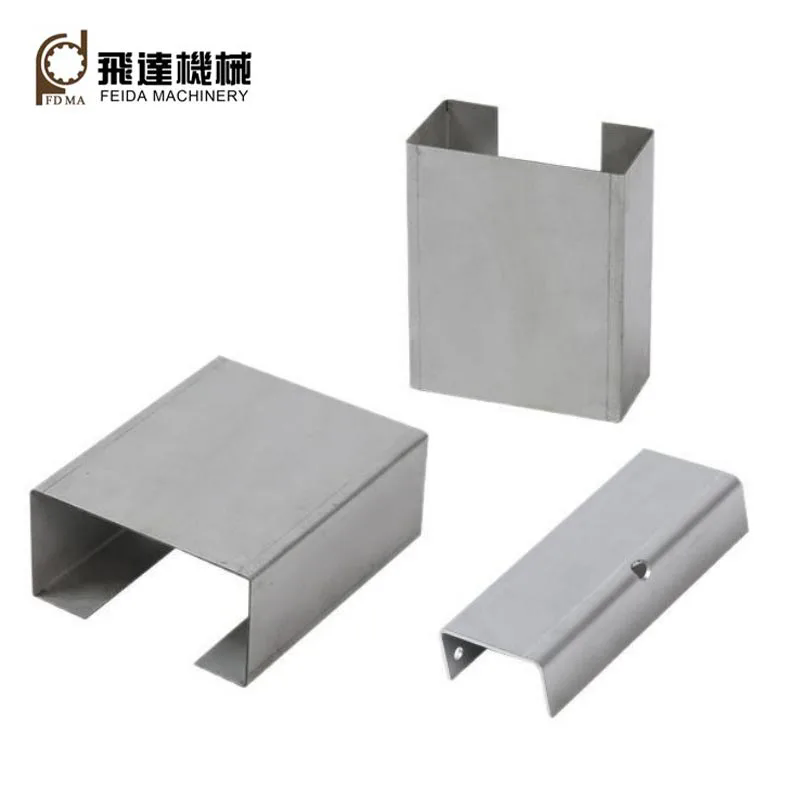

Як лазерне різання листового металу покращує ефективність виробництва промислових деталей?

У конкурентному світі промислового виробництва ефективність виробництва є ключем до прибутковості. Лазерне різання листового металу стало кардинальною технологією, яка значно покращує ефективність у багатьох вимірах: швидкість різання, використання матеріалу, час налаштування та точність деталей. На відміну від традиційних методів, таких як механічне різання, плазмове різання або гідроабразивне різання, лазерне різання використовує сфокусований промінь високої енергії для плавлення та випаровування металу з винятковою точністю та швидкістю. Сучасна машина для лазерного різання може оброблятиЛистовий металзі швидкістю, що перевищує 20 метрів за хвилину для тонких калібрів, з точністю до +/- 0,05 мм. Наша фабрика Jinjiang Feida Machinery Co., Ltd. виробляє сучасне обладнання для лазерного різання листового металу більше 15 років, і ми задокументували підвищення ефективності на 40-60 відсотків виробничих ліній наших клієнтів. У цій статті розглядатимуться конкретні механізми, за допомогою яких лазерне різання підвищує ефективність, від фізики взаємодії лазера з матеріалом до інтеграції автоматизованих систем розміщення та обробки матеріалів.

Підвищення ефективності, яке забезпечує лазерне різання листового металу, не обмежується швидкістю різання. Технологія також зменшує потребу у вторинних операціях, таких як видалення задирок, шліфування або розсвердлювання, оскільки лазерне різання створює чистий край без задирок. Крім того, точність лазерного різання забезпечує більш щільне розміщення деталей, зменшуючи відходи матеріалу до 20 відсотків порівняно зі звичайними методами різання. Високий ступінь автоматизації — з контролерами ЧПК, автоматичним визначенням висоти та адаптивним керуванням фокусуванням — означає, що машина може працювати без нагляду протягом тривалого часу, максимізуючи ефективність праці. Крім того, можливість різати складні геометрії та складні форми за один прохід позбавляє від необхідності багаторазового налаштування, що значно скорочує час виконання. У цьому вичерпному посібнику ми розберемо технічні, операційні та економічні фактори, які роблять лазерне різання листового металу кращим вибором для промислового виробництва деталей, і ми поділимося детальними специфікаціями, даними про продуктивність і найкращими практиками з великого досвіду нашої фабрики в цій галузі.

Зміст

• 1. Чому лазерне різання забезпечує вищу швидкість різання та коротший час циклу?
• 2. Як точність і якість кромки зменшують вторинні операції?
• 3. Які основні технічні характеристики наших машин для лазерного різання листового металу?
• 4. Як автоматичне розміщення та обробка матеріалів можуть підвищити загальну ефективність?
• Часті запитання (FAQ)
• Висновок та консультація щодо ефективності

Чому лазерне різання забезпечує вищу швидкість різання та коротший час циклу?

Перевага швидкостілистовий металлазерне різання над традиційними методами ґрунтується на фізиці взаємодії лазера з матеріалом. Лазерний промінь, який зазвичай генерується CO2 або джерелом волоконного лазера, забезпечує інтенсивну концентрацію енергії в дуже малу точку (всього 0,1 мм). Ця енергія поглинається металом, швидко нагріваючи його до точки плавлення, а потім до точки випаровування. Допоміжні гази, такі як кисень або азот, використовуються для видування розплавленого металу, залишаючи вузький чистий розріз. Цей процес неймовірно швидкий: наприклад, волоконний лазер потужністю 6 кВт може розрізати листовий метал товщиною 1 мм зі швидкістю до 40 метрів на хвилину, тоді як CO2-лазер потужністю 3 кВт може досягати 20 метрів на хвилину для того самого матеріалу. Навпаки, плазмове різання може досягати лише 2-3 метрів на хвилину для подібної товщини, а механічне різання обмежене прямими лініями та вимагає кількох проходів для складних форм. Наш завод оптимізував наші верстати для лазерного різання листового металу з високошвидкісними сервоприводами та адаптивним керуванням у реальному часі, щоб досягти таких швидкостей різання, зберігаючи незмінну якість.

Основні переваги швидкості та тривалості циклу наших систем лазерного різання листового металу:

• Високошвидкісні лінійні двигуни:Наші верстати оснащені лінійними двигунами по осях X і Y, які забезпечують швидкість прискорення до 2 G і швидкість позиціонування 120 м/хв. Цей швидкий хід означає, що машина витрачає дуже мало часу на переміщення між елементами різання, максимізуючи час, витрачений на активне різання.
• Скорочення часу пірсингу:Традиційні методи різання вимагають повільного підходу до пробивання матеріалу, що додає значний час на кожну деталь. Наші машини для лазерного різання використовують потужний імпульс для проколювання за мілісекунди, скорочуючи загальний час циклу. Для тонкого листового металу проколювання відбувається майже миттєво.
• Одночасний рух осі:Контролер ЧПК координує осі X, Y і Z, а в деяких машинах — вісь обертання, щоб забезпечити різання складного контуру з високою подачею без уповільнення. Це особливо вигідно для різання складних форм, які вимагають кількох проходів звичайними методами.
• Відсутність зносу інструменту:На відміну від механічного різання, лазерне різання не використовує витратні інструменти, які зношуються та потребують заміни. Це означає, що швидкість різання залишається незмінною з часом без поступового сповільнення, пов’язаного зі зношеними пуансонами або лезами.

Практичний приклад великого заводу в Німеччині ілюструє перевагу швидкості. Завод виробляв автомобільні кронштейни з листового металу товщиною 2 мм, використовуючи комбінацію штампування та різання з часом циклу 18 секунд на деталь. Після переходу на нашу машину для волоконного лазерного різання потужністю 4 кВт тривалість циклу впала до 6 секунд на деталь — це потрійне збільшення швидкості. Це дозволило заводу подвоїти випуск продукції без додавання другої зміни, значно знизивши витрати на оплату праці на деталь. Керівник заводу зазначив, що машина для лазерного різання також набагато легше справлялася зі змінами конструкції, оскільки для неї просто потрібен був новий файл CAD, а не новий інструмент. Ця гнучкість є ще одним аспектом підвищення ефективності, оскільки вона скорочує час і витрати, пов’язані зі зміною продукту.

Наша фабрика вJinjiang Feida Machinery Co., Ltd.розробив калькулятор швидкості різання, який передбачає оптимальну швидкість різання для будь-якого типу матеріалу та товщини. Калькулятор враховує потужність лазера, тип допоміжного газу та бажану якість краю, надаючи операторам рекомендовану початкову точку для їх конкретного застосування. Оптимізуючи ці параметри, користувачі можуть досягти максимальної швидкості різання свого листового металу, мінімізуючи час циклу та максимізуючи пропускну здатність. Ми також пропонуємо опції оптоволоконного лазера високої потужності (до 12 кВт) для тих, кому потрібно різати більш товсті матеріали на високій швидкості, розширюючи діапазон застосувань, які можуть отримати переваги від швидкості лазерного різання.

Як точність і якість краю зменшують вторинні операції?

Одна з найбільш значущих, але часто нехтованих переваг ефективностілистовий металлазерне різання – це скорочення або усунення вторинних операцій. Після традиційних методів різання, таких як плазмове різання або механічне різання, деталі зазвичай потребують видалення задирок, шліфування або фрезерування для досягнення необхідної якості обробки країв і точності розмірів. Ці другорядні операції споживають час, працю та ресурси, а також створюють додаткові можливості для помилок. Лазерне різання, навпаки, створює чистий край без задирок із зоною термічного впливу (ЗТВ), ширина якої зазвичай становить менше 0,2 мм. Це означає, що для багатьох застосувань деталь готова до використання відразу після різання без необхідності будь-якої обробки. Наша фабрика сконструювала наші машини для лазерного різання листового металу, щоб забезпечити шорсткість поверхні Ra 3,2 мкм або вище, що підходить для більшості процесів зварювання та складання.

Особливості точності та якості краю, які зменшують кількість вторинних операцій:

• Вузька ширина пропилу:Лазерний промінь створює проріз (ширина різу) лише від 0,1 до 0,3 мм, залежно від товщини матеріалу. Цей вузький розпил забезпечує мінімальне видалення матеріалу та гладку поверхню різу, у багатьох випадках усуваючи потребу в розточуванні або розточуванні.
• Зона мінімального теплового впливу:Наші машини для лазерного різання використовують удосконалене формування променя та керування імпульсами, щоб мінімізувати надходження тепла до матеріалу. Це призводить до ЗТВ, який зазвичай становить 0,1-0,2 мм, що не впливає на механічні властивості матеріалу та не вимагає термічної обробки після різання або шліфування кромок.
• Відмінна перпендикулярність:Лазерний промінь сильно колімований, створюючи перпендикулярні до поверхні надрізи з кутом конусності менше 0,5 градуса. Це усуває потребу в операціях прямокутної форми або фрезерування, які зазвичай потрібні після зрізання або плазмового різання.
• Краї без задирок:З правильним допоміжним газом і параметрами різання лазерне різання створює краї без задирок. Це усуває необхідність ручного видалення задирок, трудомісткої та дорогої операції, яка потрібна після багатьох звичайних методів різання.

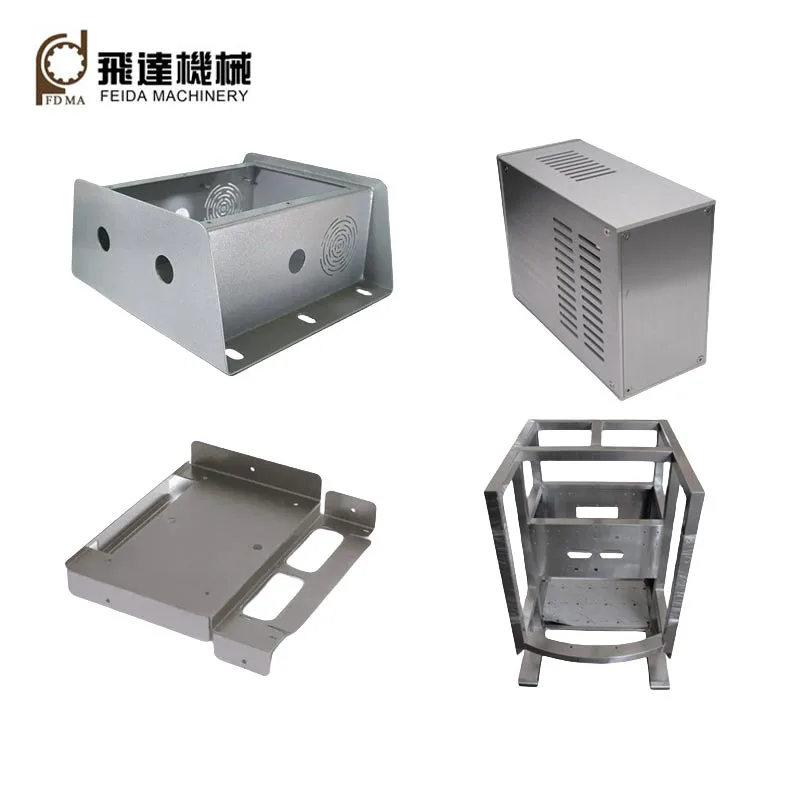

У прикладі виробника промислових корпусів зі Сполучених Штатів підкреслюється вплив скорочення вторинних операцій. Виробник використовував плазмове різання для своїх корпусів, що залишало грубий, окислений край, який потребував шліфування та шліфування перед фарбуванням. Після переходу на нашу машину для лазерного різання листового металу деталі знімалися з машини з чистими гладкими краями, які не потребували обробки. Компанія ліквідувала весь відділ зняття задирок і шліфування, заощадивши 120 000 доларів США на щорічних витратах на оплату праці та накладних витратах. Крім того, точність лазерних різів покращила підгонку корпусів, скоротивши час зварювання на 15 відсотків. Повернення інвестицій у машину для лазерного різання було досягнуто менш ніж за 18 місяців виключно завдяки економії на допоміжних операціях.

Наша фабрика вFeida Machineryпроводить комплексний аналіз якості країв для кожного застосування клієнта. Ми вимірюємо ширину пропилу, розмір ЗТВ і шорсткість поверхні за допомогою профілометра та надаємо рекомендації щодо оптимізації параметрів різання для досягнення бажаної якості краю. У багатьох випадках ми можемо досягти фінішної обробки поверхні, яка усуває потребу в будь-якій подальшій обробці, дозволяючи клієнту переходити безпосередньо від різання до зварювання, складання або фарбування. Це не тільки скорочує час виробництва та витрати на робочу силу, але й зменшує площу, необхідну для вторинних операцій, що ще більше підвищує загальну ефективність об’єкта.

Які основні технічні характеристики наших машин для лазерного різання листового металу?

Jinjiang Feida Machinery Co., Ltd. виробляє широкий асортимент верстатів для лазерного різання листового металу, включаючи CO2-лазерні та волоконно-лазерні системи, які відповідають різним промисловим застосуванням. Наша лінійка продуктів включає верстати з різною потужністю лазера, робочими зонами та можливостями різання, від точного різання тонкого калібру до важкої обробки пластин. У таблиці нижче наведено основні технічні характеристики наших найпопулярніших моделей лазерного різання листового металу, які використовуються в різних галузях промисловості: від автомобільної та аерокосмічної до будівництва та харчової промисловості. Наша фабрика також може виготовляти спеціальні машини для задоволення конкретних виробничих вимог, включаючи розширені діапазони ходу, інтерфейси автоматизації та спеціальні конфігурації.

Окрім стандартних моделей, наша фабрика пропонує кілька додаткових функцій для подальшого підвищення ефективності та можливостей. До них відносяться автоматична зміна піддонів для безперебійного виробництва, система обробки матеріалів із станцією завантаження та розвантаження, а також система огляду для автоматичного вирівнювання листів. Ми також пропонуємо різноманітні варіанти ріжучих головок, у тому числі високошвидкісну головку для тонкого різанняЛистовий металі головка з високим крутним моментом для різання товстих пластин. Усі наші верстати оснащені контролером ЧПК із зручним інтерфейсом, повною базою даних параметрів різання та можливостями дистанційної діагностики для швидкого усунення несправностей.

Наш процес контролю якості включає 48-годинний тест на вигорання кожної машини, під час якого ми вирізаємо зразки деталей і вимірюваємо точність і якість кромок. Ми також проводимо остаточне калібрування лазерного променя та приводів осі, щоб переконатися, що машина відповідає зазначеним рівням продуктивності. Кожна машина супроводжується детальним звітом про випробування та комплектом навчальних матеріалів. Наша фабрика в Jinjiang Feida Machinery Co., Ltd. надає повну гарантію на всі компоненти машини та пропонує повний спектр післяпродажних послуг, включаючи встановлення, навчання та контракти на технічне обслуговування. Завдяки широкому асортименту продукції та відданості якості ми впевнені, що можемо надати оптимальне рішення для лазерного різання листового металу для будь-якого промислового застосування.

Як автоматичне розміщення та обробка матеріалів можуть підвищити загальну ефективність?

Швидкість різання та якість кромки є лише частиною рівняння ефективності. Загальна ефективність операції лазерного різання листового металу також значною мірою залежить від того, як використовуються матеріали та як обробляються деталі до та після різання. Автоматизоване програмне забезпечення для гніздування та системи обробки матеріалів є ключовими для досягнення максимальної ефективності. Програмне забезпечення для розкрою оптимізує розташування деталей наЛистовий металдля мінімізації відходів, а системи транспортування матеріалів автоматизують завантаження та вивантаження листів, скорочуючи робочу силу та час простою. Наша фабрика в Jinjiang Feida Machinery Co., Ltd. пропонує інтегровані рішення, які поєднують наші машини для лазерного різання з розширеним програмним забезпеченням для розкрою та периферійними пристроями автоматизації, забезпечуючи повну високоефективну виробничу комірку. Ця інтеграція може зменшити матеріальні відходи до 25 відсотків і збільшити використання машини більш ніж на 30 відсотків.

Основні функції автоматизації та вкладення, які підвищують загальну ефективність:

• Розширені алгоритми вкладеності:Наше програмне забезпечення для створення гнізд використовує генетичні та евристичні алгоритми для пошуку оптимального розташування частин на аркуші. Він може складати складні форми, мінімізувати брак і навіть оптимізувати порядок різання, щоб зменшити термічні спотворення. Програмне забезпечення також може відстежувати запаси матеріалів і автоматично вибирати найбільш відповідний розмір аркуша для необхідних деталей.
• Автоматичне завантаження аркуша:Автоматизована система завантаження використовує вакуумні присоски або магнітні підйомники, щоб забрати листовий метал з піддону та помістити його на стіл для різання. Це виключає ручну обробку, зменшує ризик пошкодження аркуша та дозволяє машині розпочати різання одразу після завершення попередньої роботи.
• Розвантаження і сортування:Після розкрою деталі та скелет (залишки матеріалу) автоматично видаляються зі столу. Деталі можна сортувати за розміром або формою за допомогою конвеєрної системи, готової до наступного етапу виробництва. Це скорочує час, необхідний для обробки після різання, і забезпечує безперервну роботу машини.
• Виробництво точно в строк (JIT):Поєднання швидкого різання, автоматизованого розміщення та обробки матеріалів забезпечує своєчасне виробництво, коли деталі виготовляються саме тоді, коли вони потрібні, зменшуючи запаси незавершеного виробництва та звільняючи виробничу площу.

Реальний приклад від виробника сільськогосподарського обладнання в Бразилії ілюструє підвищення ефективності від автоматизації. Виробник використовував ручний процес різання зі значною кількістю відходів (приблизно 25 відсотків використання матеріалу) і потребував трьох операторів на зміну для обробки та різання. Після встановлення нашої машини для волоконного лазерного різання з автоматичною зміною піддонів і програмним забезпеченням для розкрою, використання матеріалу підвищилося до 92 відсотків, і машина потребувала лише одного оператора на зміну. Фабрика змогла скоротити свої запаси листового металу на 30 відсотків і скоротити час виконання робіт з двох тижнів до двох днів. Повернення інвестицій у всю систему було досягнуто за 14 місяців, головним чином за рахунок економії матеріалів і скорочення робочої сили.

Наша фабрика надає комплексні послуги з автоматизованого проектування для кожного клієнта, аналізуючи їхній виробничий потік і рекомендуючи оптимальне поєднання машини для лазерного різання, програмного забезпечення для розкрою та обладнання для обробки матеріалів. Ми також пропонуємо навчання для операторів використанню програмного забезпечення для розкрою та автоматизованих систем, гарантуючи, що вони можуть повністю використовувати можливості обладнання. Інтегруючи ці технології, виробники можуть досягти рівня ефективності, який просто неможливий з автономними різальними машинами, позиціонуючи себе для конкурентоспроможності на світовому ринку. наJinjiang Feida Machinery Co., Ltd., ми віримо, що лазерне різання листового металу - це не просто машина; це шлях до більш ефективного, автоматизованого та прибуткового виробничого процесу.

Часті запитання (FAQ)

Питання 1: Які типи листового металу можна різати лазерним різаком?

Відповідь: машини для лазерного різання здатні різати широкий спектр металів, включаючи м’яку сталь, нержавіючу сталь, алюміній, мідь, латунь і титан. Здатність різання залежить від потужності лазера та відбивної здатності та теплопровідності матеріалу. Наприклад, волоконний лазер потужністю 3 кВт може різати м’яку сталь товщиною до 25 мм, нержавіючу сталь – до 20 мм, алюміній – до 15 мм. Наша фабрика надає детальну таблицю сумісності матеріалів, щоб допомогти вам вибрати правильну машину для ваших конкретних типів листового металу. Ми також пропонуємо спеціалізовані параметри різання для складних матеріалів, таких як відбиваючі метали (мідь та алюміній), щоб забезпечити ефективне та надійне різання.

Запитання 2: скільки матеріальних відходів можна зменшити за допомогою автоматичного програмного забезпечення для гніздування?

Відповідь: Програмне забезпечення для автоматичного розкладання може значно зменшити матеріальні відходи порівняно з ручним розкладанням. У типових застосуваннях покращення коливається від 15 до 30 відсотків залежно від геометрії деталі та розміру листа. Наприклад, якщо ручний процес вкладення дає коефіцієнт використання матеріалу 70 відсотків (30 відсотків відходів), автоматичне розміщення часто може збільшити цей показник до 85-92 відсотків (8-15 відсотків відходів). Таке зменшення відходів може призвести до значної економії матеріальних витрат, особливо для великого виробництва. Наше програмне забезпечення для гніздування також дозволяє повторно використовувати залишки скелета для менших деталей, що ще більше зменшує відходи.

Запитання 3: Яке типове технічне обслуговування необхідне для машини для лазерного різання листового металу?

Відповідь: Регулярне технічне обслуговування має важливе значення для забезпечення максимальної ефективності лазерної різальної машини. Типові завдання з технічного обслуговування включають: щотижневе очищення оптики (лінз і дзеркал), перевірку та заміну допоміжних газових фільтрів, змащування лінійних напрямних і кулькових гвинтів, а також перевірку системи охолодження (чиллера) на належну роботу. Саме лазерне джерело потребує мінімального обслуговування, але рекомендується щороку перевіряти потужність лазера та якість променя кваліфікованим техніком. Наша фабрика забезпечує комплексний графік технічного обслуговування та пропонує контракти на обслуговування, щоб мінімізувати час простою та забезпечити стабільну продуктивність різання.

Запитання 4: Як лазерне різання порівняно з гідроабразивним різанням з точки зору ефективності?

Відповідь: Лазерне різання, як правило, швидше, ніж водоструминне різання для тонких і середніх товщин (до 25 мм) і забезпечує вищу точність і кращу якість країв. Гідроабразивне різання повільніше, але може різати більш товсті матеріали та має перевагу відсутності зони впливу тепла, що робить його придатним для термочутливих матеріалів. З точки зору ефективності, лазерне різання зазвичай забезпечує вищу продуктивність і нижчі експлуатаційні витрати (без використання абразиву) для більшості промислових застосувань листового металу. Наприклад, волоконний лазер потужністю 4 кВт може різати м’яку сталь товщиною 10 мм зі швидкістю приблизно 3 м/хв, тоді як водоструйний різає той самий матеріал зі швидкістю 0,3-0,5 м/хв. Однак для дуже товстих матеріалів або тих, які не витримують високих температур, краще використовувати гідроструйну обробку.

Запитання 5: Чи пропонує Jinjiang Feida Machinery Co., Ltd. навчання для операторів своїх машин для лазерного різання листового металу?

Відповідь: Так, ми надаємо комплексне навчання для всіх наших машин для лазерного різання листового металу. Навчання зазвичай охоплює: безпеку машини, роботу контролера ЧПК, використання програмного забезпечення для розкрою, процедури завантаження та розвантаження та базове технічне обслуговування. Навчання можна проводити на нашому заводі або на місці замовника, і ми пропонуємо як початкове навчання, так і курси підвищення кваліфікації. Ми також надаємо докладний посібник оператора та відеоуроки для підтримки навчання. Наша мета полягає в тому, щоб ваша команда була повністю компетентною для безпечної та ефективної експлуатації машини, максимізуючи віддачу від інвестицій.

Висновок: досягніть максимальної ефективності виробництва за допомогою лазерного різання листового металу

Лазерне різання листового металу – це трансформаційна технологія, яка значно підвищує ефективність виробництва промислових деталей. Завдяки вищим швидкостям різання, винятковій точності, скороченню вторинних операцій та інтеграції автоматизованого розміщення та обробки матеріалів лазерне різання дозволяє виробникам виготовляти більше деталей за менший час, з меншими відходами та меншими витратами на робочу силу. Наша фабрика Jinjiang Feida Machinery Co., Ltd. розробила широкий асортимент верстатів для лазерного різання листового металу, які розроблені для задоволення різноманітних потреб сучасної промисловості, від тонких точних компонентів до виготовлення важких пластин. Наша відданість якості, інноваціям і підтримці клієнтів гарантує, що наші машини забезпечують надійне та високоефективне різання день у день.

Ви готові вивести виробництво листового металу на новий рівень ефективності?Зв’яжіться з Jinjiang Feida Machinery Co., Ltd. сьогоднідля комплексної консультації з ефективності. Наша команда проаналізує ваш поточний виробничий процес і порекомендує оптимальну машину для лазерного різання листового металу з правильною потужністю, робочою зоною та параметрами автоматизації для максимального підвищення вашої продуктивності. Ми пропонуємо безкоштовне різання зразків, конкурентоспроможні ціни та повний спектр післяпродажних послуг.Замовте безкоштовний аналіз ефективності зараз у Jinjiang Feida Machinery Co., Ltd. і дізнайтеся, як наші верстати для лазерного різання листового металу можуть змінити ваше виробництво промислових деталей.
