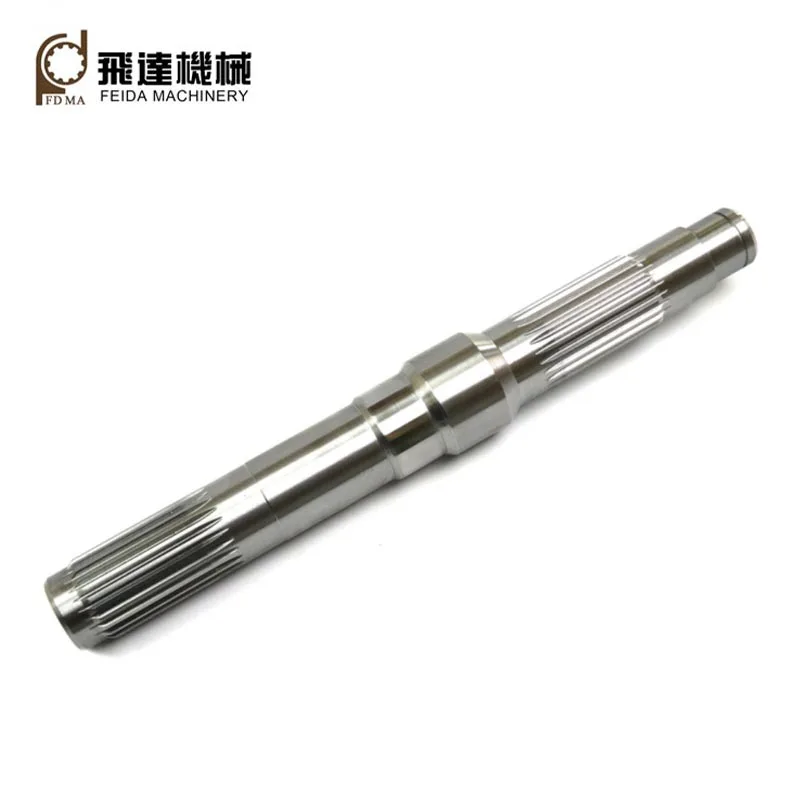

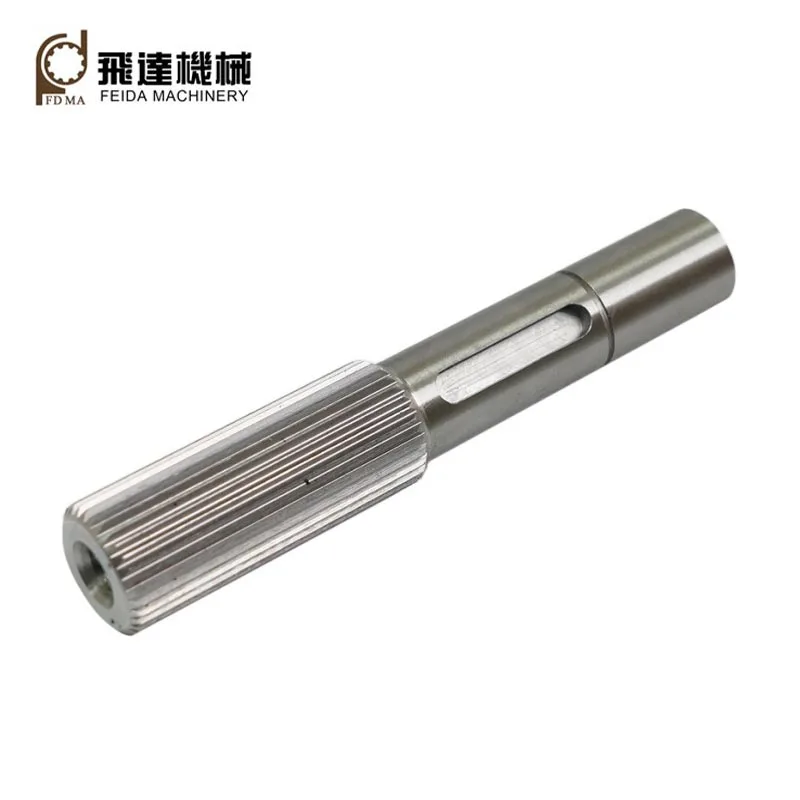

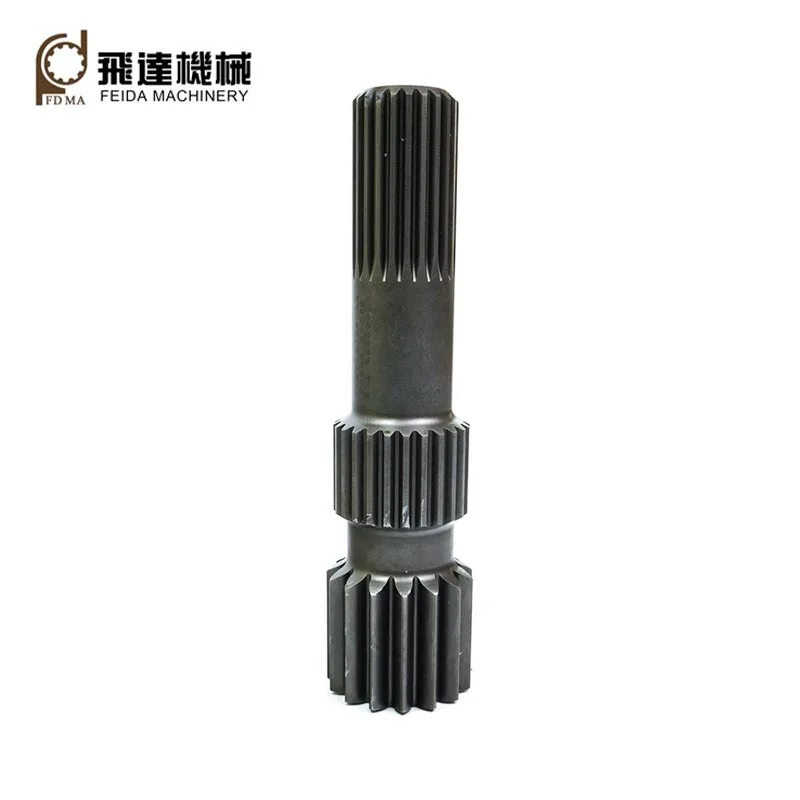

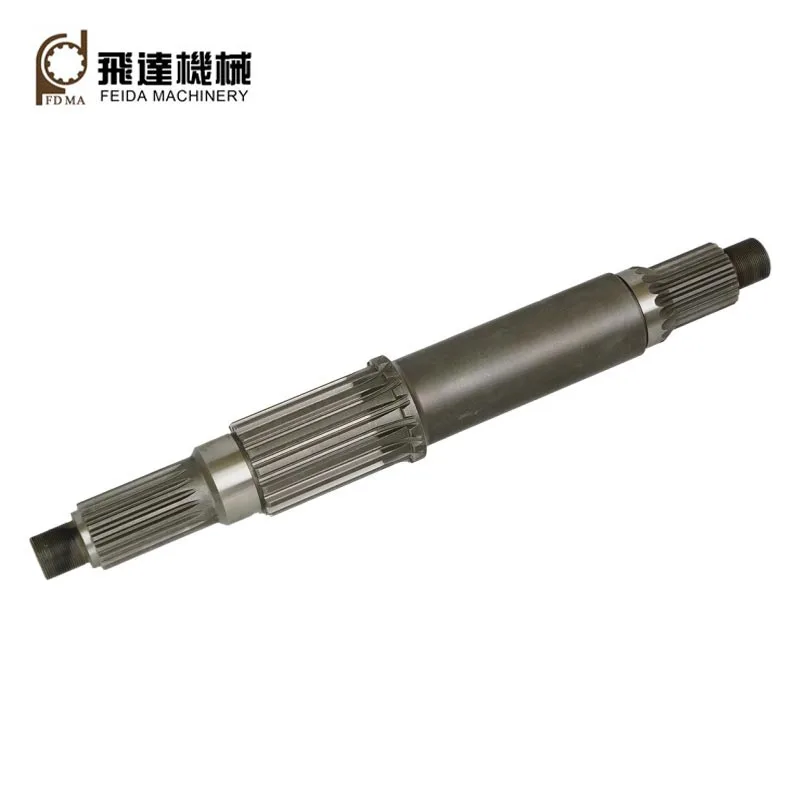

Шлицеві вали

Налаштовані фабрикою Feida Machinery, шлицеві вали є механічними компонентами, які мають виступи або зуби та функція шляхом зчеплення з канавками в сполучених компонентах, передаючи крутний момент до сполучених компонентів. передача крутний момент, вони також мають такі функції, як поглинання зміщень, підвищення міцності, зменшення вібрації та шум, спрощення монтажу та розбирання, осьове ковзання тощо.

Два поширених типи

1.Прямокутні: завдяки прямокутним зубам із прямокутними (плоскими) вершинами та коренями вони мають переваги простий дизайн, низька вартість виробництва, легка обробка та перевірка.
2. Евольвентні: вони мають евольвентні криві (подібні до зубців шестерні), заокруглені корені зубів, рівномірний крок, що призводить до функція самоцентрування, висока вантажопідйомність, висока міцність і взаємозамінність.

Основний параметр

Модуль:M0.5-5
Клас точності: ISO/DIN 6-10
Кількість зубів: чим більше зубів, тим вище навантаження
Кут тиску: загальні значення 30, 37,5 і 45 градусів.
Менший кут тиску дає більшу вантажопідйомність; більші кути кращі для ковзних з'єднань.
Діаметр ділки: теоретичне базове коло.

застосування

Евольвентні шліцьові вали підходять для з’єднань із великими навантаженнями, високими вимогами до точності центрування та великими розміри. Вони, як правило, використовуються в широкому діапазоні додатків, таких як автомобільні системи трансмісії, рульове керування механізми, човнові двигуни, гвинтові системи, лебідки, авіаційні двигуни, коробки передач, диференціали, роздавальні коробки тощо.

Після більш ніж 30 років розвитку Feida Machinery тепер має три заводи: один з механічних трансмісій компоненти, один для індивідуальних прецизійних деталей, а інший для деталей з листового металу. Ми можемо виробляти високоякісні сплайн вали з використанням методів шліцевої обробки з ЧПУ (наприклад, фрезерування, формування, протягування, шліфування тощо) і високоякісних сирий матеріали (наприклад, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 тощо).

Весь процес обробки

Сировина → Кування → Токарна обробка → Шліцева обробка → Фрезерування → Термічна обробка → Шліфування → Перевірка → Упаковка та доставка

Основне виробниче обладнання

Завдяки більш ніж 30-річному розвитку, Feida Machinery має повний набір передових виробничих потужностей обладнання, в т.ч Токарний верстат з ЧПУ, зубофрезерний верстат з ЧПУ, зубчастий формувач з ЧПУ, верстати для гоління шестерні з ЧПУ, шліцеподібний верстат з ЧПУ, механізм з ЧПУ шліфувальна машина, ЧПУ обробний центр тощо.

Термічна обробка

Наші процеси термічної обробки включають загартування та відпуск, науглерожування та загартування, високочастотне загартування, карбонітрування, азотування тощо. Завдяки термічній обробці механічні властивості наших шліцьових валів можуть бути оптимізований дуже добре.

FAQ

Як ви гарантуєте якість точних деталей?

Feida пройшла сертифікацію системи управління якістю ISO:2015.
Ми впроваджуємо багатоступеневу систему контролю якості (QC):
Початкова перевірка товару (FAI): повна перевірка розмірів перед початком масового виробництва.
Контроль якості в процесі виробництва (IPQC): перевірки зразків кожні 2–3 години під час процесу обробки.
100% остаточна перевірка: кожна деталь проходить остаточну перевірку розмірів і обробки поверхні перед пакуванням.

Як вам післяпродажне обслуговування?

Ми створили комплексну систему післяпродажного обслуговування, яка забезпечує своєчасну технічну підтримку та рішення щоб клієнти не хвилювалися під час використання.
